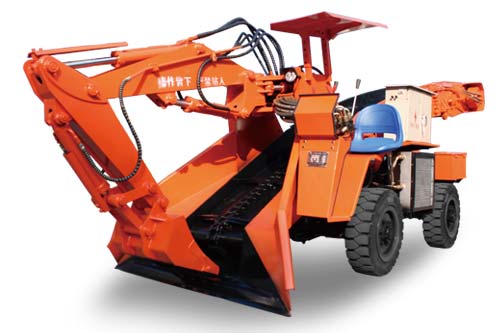

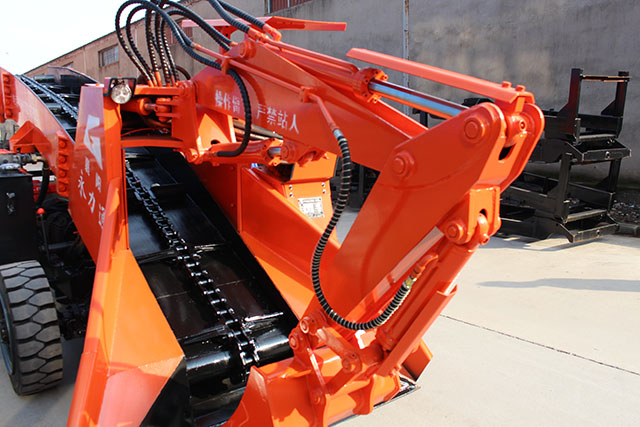

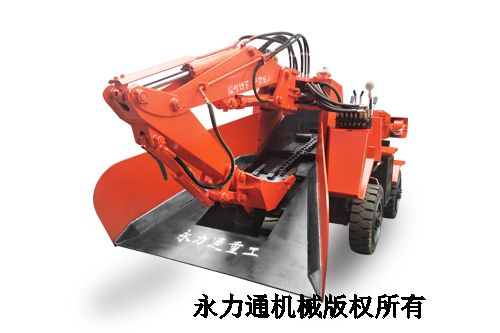

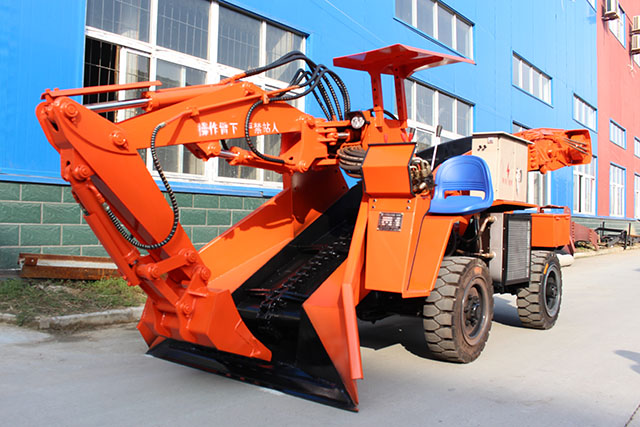

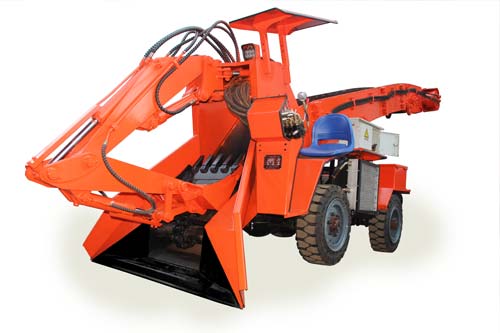

ZWY-80T型轮式刮板扒渣机
一、型号说明 ZWY1.7-80T-4B-DQG Z:装载方式 W:挖掘方式 Y:液压行走 1.7:铲口宽度 &
整机质量(kg):4500装载能力(m3/h):80主电机功率(Kw):30(双15)外形尺寸(mm):5700*1850*1850价格(万):
产品分类:刮板型
订购热线:15971169966
产品介绍
一、型号说明
ZWY1.7-80T-4B-DQG
Z:装载方式 W:挖掘方式 Y:液压行走 1.7:铲口宽度 80T:装载能力m³/h 装机功率kw为80T 4B:四轮驱动 C:柴油驱动 D:柴油机电启动 G:刮板输送 Q:加强机型
二、产品特色
1、可连续进行挖掘、扒取岩渣、运输到梭式矿车和其它转载设备。
2、使用本产品能极大提高工作效率,降低采掘成本,提高经济效益。单台设备每小时可出料70-80立方米,代替40多名人工作业,减少了作业人员、同时减少了安全隐患。
3、本机采用电动全液压传动,液压行走、挖掘采集、输送、装车四种功能,机构紧凑,推进力大,扒取范围广,可以全断面装岩,不留死角,不需人工辅助清理工作面
三、适用范围
适用于作业断面为2.4×2.4米以上的中小型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。
技术参数
ZWY-80T型轮式刮板扒渣机参数表 | |
项目 | 参数 |
型号 | ZWY1.7-80T-4B-CDG |
外型尺寸mm (长*宽*高) | 6500×1850×1850 |
装载质量m³/h | ≦80 |
整机质量kg | 4500 |
刮板链速度m/min | 40±2 |

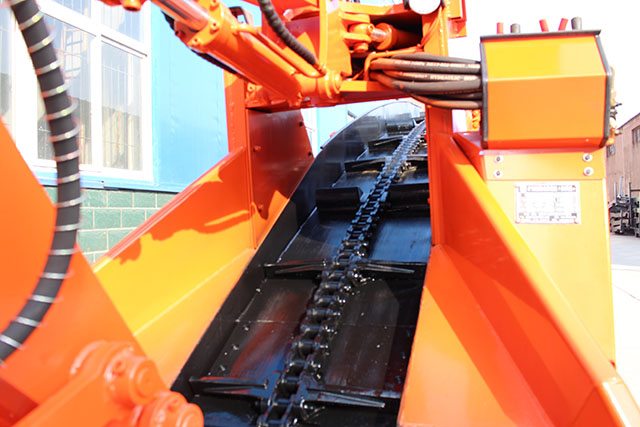

刮板输送方式 | 单链驱动 |
挖掘宽度mm | 3500 |
挖掘高度mm | 3300 |
挖掘深度mm | ≦500 |
适应巷道坡度(°) | ≦5(硬度) |
适应巷道最小断面m | 2.4×2.4 |
挖取距离mm | 1950 |
最小转变半径(°) | ≦5 |
最大大臂回转角度(°) | ≦45 |
卸载高度mm | 1700(可加高) |
卸载距离mm | 1780(可加长) |
电机功率kw | 30(双15) |
最大物料通过尺寸mm | 800×600 |
轮距mm | 1460 |
轴距mm | 1600 |
