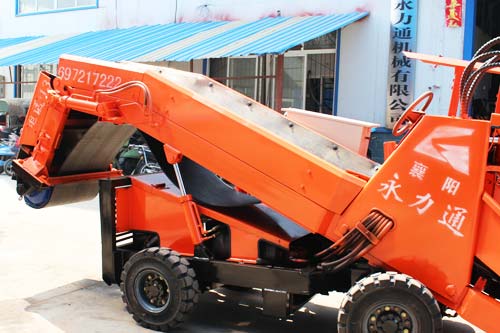

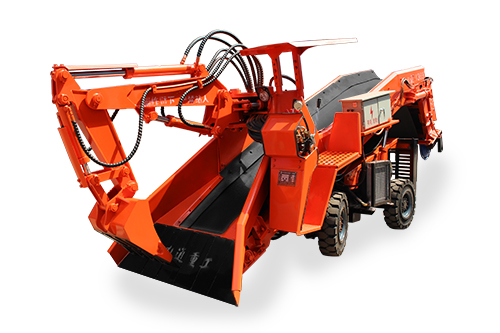

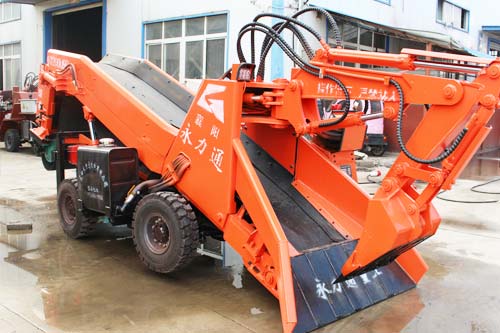

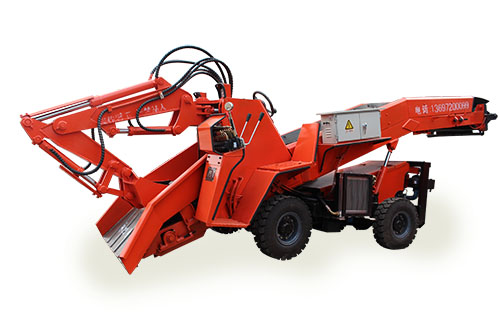

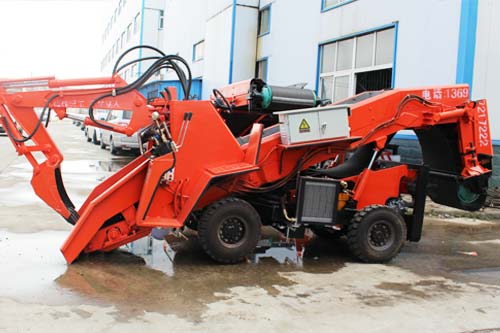

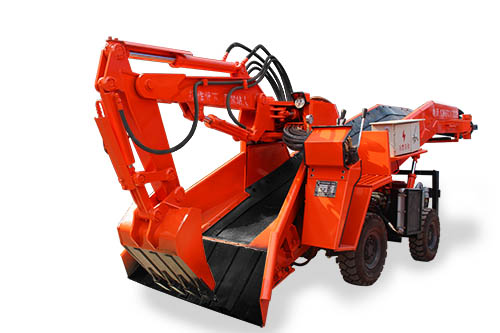

ZWY-60型折叠扒渣机
产品介绍
一、产品型号说明
ZWY1.3-60T-4B-CDQZ
Z：装载方式 W：挖掘装载方式 Y：液压行走方式 1.3：铲口宽度 60T：装载能力、m³/h 装机功率kw为60T 2B:两轮驱动 4B：四轮驱动 C：柴油驱动 D：柴油机电启动
F：防爆机型 G：刮板输送 L：履带式驱动 P：皮带输送 S：输送架（带）自动伸缩 Z：输送架加长型、折尾型 M：免摇启动 Q：加强机型 Y：液压滚筒型 R：自动收放线装置
二、产品特色
1、可连续进行挖掘、扒取岩渣、运输到梭式矿车和其它转载设备。
2、使用本产品能极大提高工作效率，降低采掘成本，提高经济效益。单台设备每小时可出料50－60立方米，代替30多名人工作业，减少了作业人员、同时减少了安全隐患。
3、主要动作采用先导阀控制，操作轻松简便，安全舒适，机动灵活，爬坡能力强，工作平稳无冲击。
4、适用于断面为2.2×2.2米以上的巷道。
5、本机采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，机构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需人工辅助清理工作面。
6、尾部可折叠，最大折叠弯度为90°，折叠后整机长度减少，适合狭小巷道，方便转弯，操作灵活。
三、适用范围
k8凯发全球公开系列轮胎挖掘式装载机（扒渣机）是一种连续装载作业的高效率出矿设备，适用于作业断面为2.2×2.2米以上的中小型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。本产品将爆破下的各种矿石、矿料、泥渣或石土等挖掘、输送、直接装入运输机、农用车、矿车或其它运输设备上输出。具有取代人工，极大地提高工作效率，提升出矿量的特点，是矿山及小型隧洞理想的机械化装矿设备。
技术参数
| ZWY-60型折叠扒渣机技术参数 | ||
| 项目 | 参数 | |
| 型号 | ZWY1.3-60T-4B-CDQZ | |
| 装载能力（m³/h） | ≤60 | |
| 整机质量（kg） | 3100 | |
| 轴距（A）（mm） | 1480 | |
| 轮距（前/后） （mm） | 1180/1130 | |
| 最小转弯半径（m） | ≤5 | |
| 挖掘宽度（B）（mm） | 3000 | |
| 挖取距离（C）（mm） | ≥1400 | |
| 挖掘深度（Z）（mm） | ≤500 | |
| 挖掘高度（H）（mm） | 2150 | |
| 卸载最高处高度（H）（mm） | 1300（可加高） | |
| 装车长度（D）（mm） | 1500（可加长） | |
| 爬坡能力（°） | ≤5 | |
| 物料最大通过能力（mm） | ≤600×450 | |
| 输送带速度（m/s） | 0.8±5% | |
| 输送能力（m³/h） | ≥60 | |
| 主电机功率（Kw） | 11 | |
| 行走速度（Km/h） | 1.45 | |
| 额定工作压力（Mpa） | 12 | |
| 安全阀开启压力（Mpa） | 12.5 | |
| 电器绝缘强度（MΩ） | 三相 | ≥1.5 |
| 相间 | ≥1.5 | |
| 运输状态最大外形尺寸（mm） | 长 | 5500 |
| 宽 | 1550 | |
| 高 | 1650 | |
| 适用最小断面（㎡） | 2.2×2.2 | |
