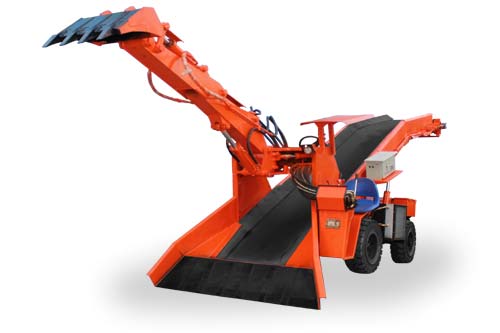

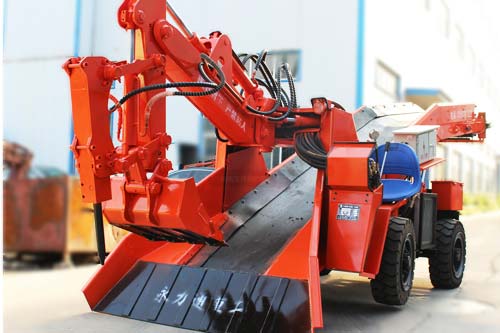

ZWY-120型破碎锤扒渣机

一、产品特色  120型破碎锤扒渣机主要是为大型巷道而设计,整机主要优势为:挖掘系统大小臂配有标准型和加长型,标准型大小臂长度为1.05m和1.0m,加长型大小臂长度为1.2m和1.25m,供用户根据
整机质量(kg):4700±5%装载能力(m3/h):≤120主电机功率(Kw):18.5外形尺寸(mm):7000*2000*2000价格(万):
产品分类:ZWY-120型
订购热线:15971169966

产品介绍

一、产品特色

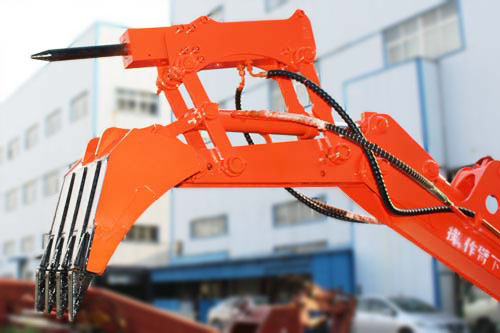

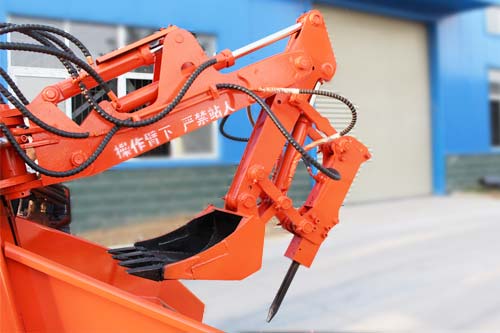

  120型破碎锤扒渣机主要是为大型巷道而设计,整机主要优势为:挖掘系统大小臂配有标准型和加长型,标准型大小臂长度为1.05m和1.0m,加长型大小臂长度为1.2m和1.25m,供用户根据巷道截面大小定制选装。建议2.6×2.6截面巷道选用标准型大小臂,3.0×3.0及以上截面巷道选用加长型大小臂,以提高工作效率。

  挖掘系统销轴优化改进设计,采用含油石墨铜套、方头法兰和轴端加注润滑脂结构,并选用优质黄油嘴,有效解决了销轴润滑油加注不便和止转锁片松脱故障。

  挖斗板材由10mm改为12mm,两侧和斗体内侧加焊10mm耐磨钢板层,齿套采用新型耐磨铸钢件,齿套和齿体联接轴销采用横装取代竖装方式, 有效提高挖斗使用寿命增加强度和耐用性,防止铲斗挖齿根部焊缝破裂,延长使用寿命。

  龙门架内挡板、盖板 、中隔板改进设计,增大矿料通过截面,尺寸加宽30mm、 增高50mm,龙门架通过截面尺寸达到760x600m大、小臂油缸耳设计改进,焊缝长度增加50mm,焊接工艺要求双面开坡口焊接,增加油缸耳焊接强度 ,有效防止油缸耳拉脱事故。

  对大小臂、回转体/座、连接板、龙门架等零部件进行人工时效和喷丸处理,消除焊接应力,防止和减少零件变形, 消除表面焊接飞溅物, 提高表面质量。

  司控台踏板双面焊接,防止脱焊。操纵台前板折弯角度增大,对司控台恢复包边,防止油管接磨。

二、适用范围

  k8凯发全球公开系列轮胎挖掘式装载机(扒渣机)是一种连续装载作业的高效率出矿设备,120型破碎锤扒渣机适用于作业断面为2.6×2.6米以上的大型巷道。主要用于铁矿、铜矿、金矿、银矿、铅锌等金属矿和磷矿、煤矿等非金属矿及水电站引水洞、隧道工程的平巷掘进、装载作业。本产品将爆破下的各种矿石、矿料、泥渣或石土等挖掘、输送、直接装入运输机、农用车、矿车或其它运输设备上输出。具有取代人工,极大地提高工作效率,提升出矿量的特点,是矿山及小型隧洞理想的机械化装矿设备。

技术参数

ZWY-120型破碎锤扒渣机技术参数
项目参数
型号ZWY-120/22T

装载能力 m³/h

≤120

整机质量 kg

4700±5%

轴(桥)距 mm

1900

轨(轮)距 mm

1580/1450

最小转弯半径 m

≤5

最小离地间隙 mm

≥190

挖掘宽度 mm

3800

挖掘深度 mm

≥500

挖掘高度 mm

≥3000

挖取距离( 离铲口) mm

≥1800

卸载高度 mm

≥1750可订做

卸载距离 mm

≥2200可订做

出方量

2

适应爬坡坡度 (°)

≤5(硬地面)

输送带速度 m/s

1.45

电机总功率 Kw

18.5

行走速度 m/s

0.65/0.39

额定工作压力 Mpa

12

安全阀开启压力 Mpa

12.5

电器绝缘

三相 MΩ

>1.5

相间 MΩ

>1.5

外形尺寸

长 mm

7000±50

宽 mm

2000±50

高 mm

2000±50

适用巷道最小断面 ㎡

2.6×2.6
